轴向外压式波纹补偿器

轴向外压式波纹补偿器

产品介绍：轴向外压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向

产品详细

华顺赢轴向外压式波纹补偿器：

轴向外压式膨胀节

轴向外压式波纹补偿器结构特点：
轴向外压式波纹补偿器的外形与无约束波纹补偿器很相似，此类型波纹补偿器是由波纹管、外保护筒、内筒接管及一些结构件组成，波纹管波数比内压式波纹补偿器要多，所以可以吸收更多的轴向位移。外压式波纹补偿器在工作的时候收到的是外压的作用，所以波纹管不易产生失稳现象，可以更稳定的补偿较大的位移量。此款补偿器的外壳上有排水孔，根据客户的要求可以装可以不装，其作用主要是防止工作时轴向外压式波纹补偿器的外壳与波纹管之间存有积水。

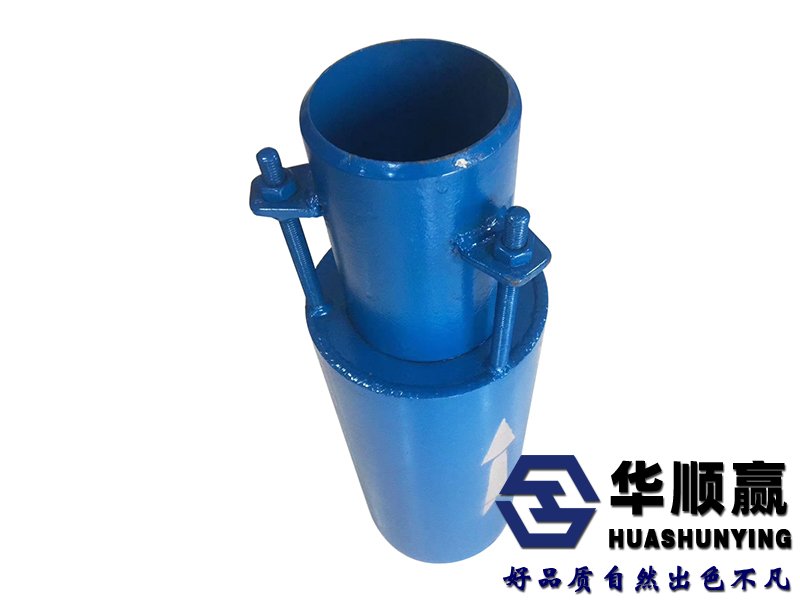

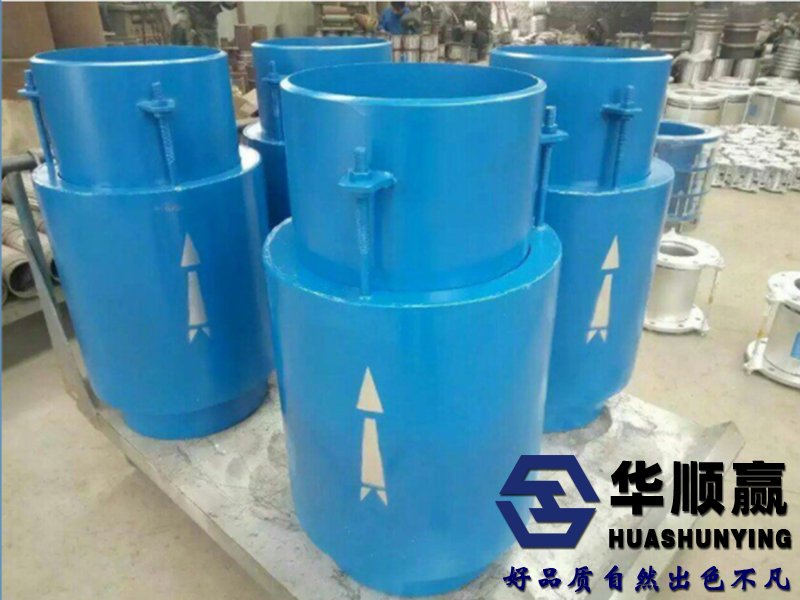

外压式波纹补偿器实拍

轴向外压式波纹补偿器波纹管受外压作用，封闭和抗弯性好，可吸收大移位量。可做成单式、复式、双向等形式。轴向外压式波纹管膨胀节主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。轴向外压式波纹管补偿器的压力及推力是由于压力施加在波纹管上所产生的力。这个力是系统压力乘以波纹管有效区域得出的。如果没有膨胀节，管道系统是会受到压力影响的，系统由于管道与张力是反方向的原因是不会移动的。当一个不受约束的膨胀节应用到管道系统中之后，管道中的力就会被膨胀节所吸收而不会对管道系统本身造成影响。这个压力及推力必须包含主固定支架或者受控制的膨胀节以承受压力推力的负荷。这个主固定支架必须能够承受压力推力和少量由于波纹管偏移所引起的力

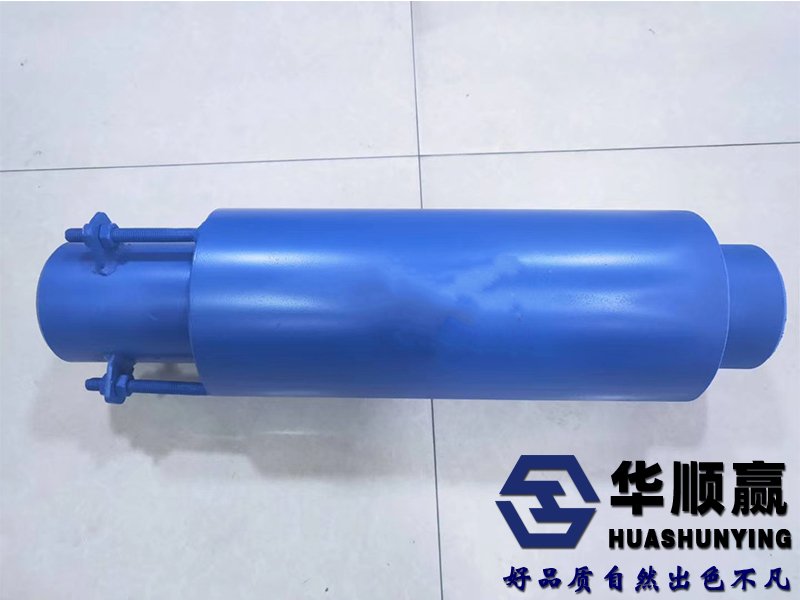

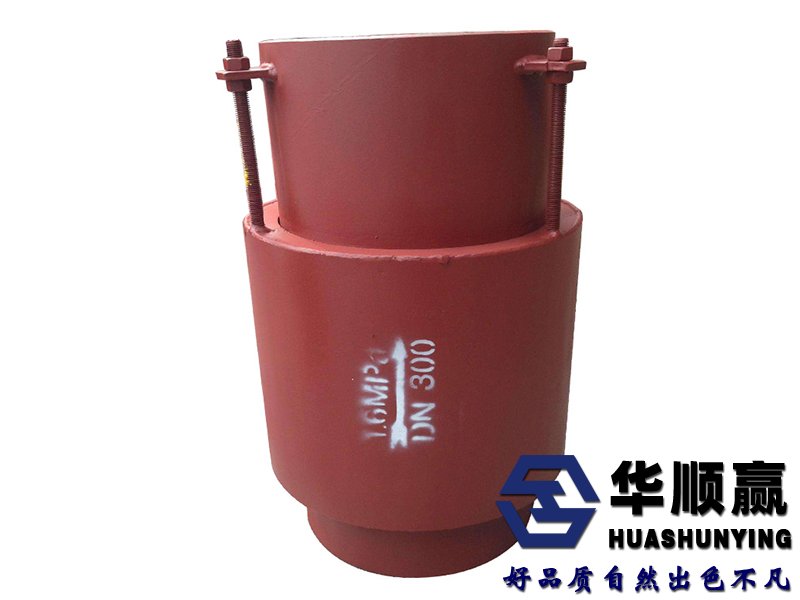

华顺赢外压补偿器

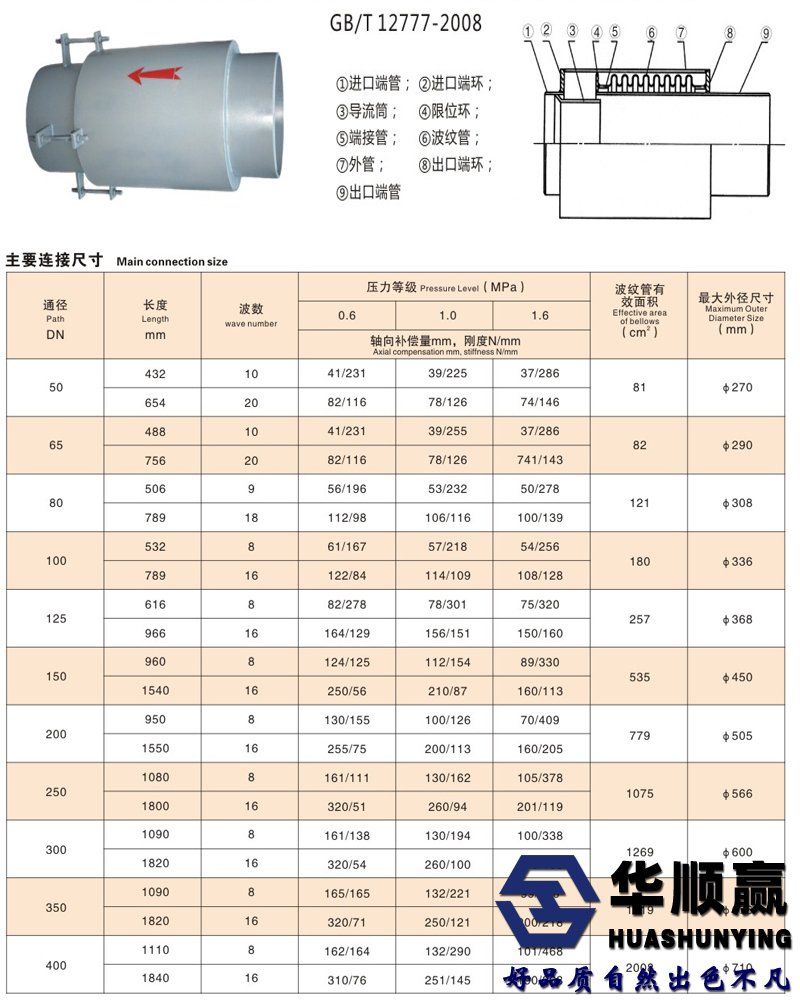

轴向外压式波纹膨胀节技术参数;
外压补偿器技术参数
